3차원 그래픽

3차원 그래픽스로 고수준 그래픽스 함수인 persp()와 contour()의 사용법을 다룬다. persp()는 2차원 함수 를 그려주며, contour()는 의 등고선을 그려준다.









1. persp()

persp()의 기본 사용형식은

persp(x, y, z)



여기서 x와 y는 x축과 y축을 표시하는 좌표 벡터이고, z는 함수 outer()에 의해 생성된 (x, y) 격자점에 대응한 f(x,y) 값을 나타낸다.



간단히 2변량 표준화 정규분포함수

정규분포함수

를 그려보자.

> x=y=seq(-4,4,by=0.1)    #x, y 축의 구간
> f=function(x,y){1/(2*pi)* exp(-(x^2+y^2)/2)} #f(x,y) 정의
> z=outer(x,y,f) #(x, y) 격자점에 대응한 f(x,y) 값

> windows()
> persp(x,y,z) #기본 persp()









#옵션을 사용한 persp()

> windows()
> persp(x,y,z, theta=60, phi=30, expand=0.5,col='lightblue', border=NA, shade=0.5, ltheta=30)

persp() 그래프

persp()의 사용형식
형식	기능
persp(x, y, z)	x : x 좌표점 벡터 y: y 좌표점 벡터 z : outer(x,y,f)에 의해 생성된 f(x,y)의 반응값. <옵션> border='색깔' : 그물망의 색을 지정한다. NA는 그물망 제거. col='색깔' : 3차원 그래프의 색깔 theta=각도 : 방위각 phi=각도 : 앙각 expend=수치 : [0,1] 사이 값으로 지정하여 z축의 높이 비율을 설정한다. shade=수치 : [0, 1] 사이값으로 그림자의 농도를 지정한다. ltheta=각도 : 광원의 방위각을 지정한다. lphi=각도 : 광원의 앙각을 지정한다. box=TRUE : FALSE 이면 박스로 제거한다. scale=TRUE : FALSE로 지정하면 축의 비율을 자동조정하지 않는다. axes=TRUE : FALSE이면 축을 그리지 않는다. xlim, ylim, zlim : 각 축의 범위를 지정한다. xlab, ylab, zlab : 가축의 레이블을 지정한다.

2. contour()

contour()은 2차원 함수 의 등고선을 그려준다. plot()과 유사하게 인수로서 col, lty, lwd를 사용할 수 있다.

2변량 표준화 정규분포함수

,

정규분포함수

를 그려보자.

> x=y=seq(-4,4,by=0.1) #x, y 축의 구간
> f=function(x,y){1/(2*pi)* exp(-(x^2+y^2)/2)} #f(x,y) 정의
> z=outer(x,y,f) #(x, y) 격자점에 대응한 f(x,y) 값

> windows()
> contour(z) #기본 contour() 플롯

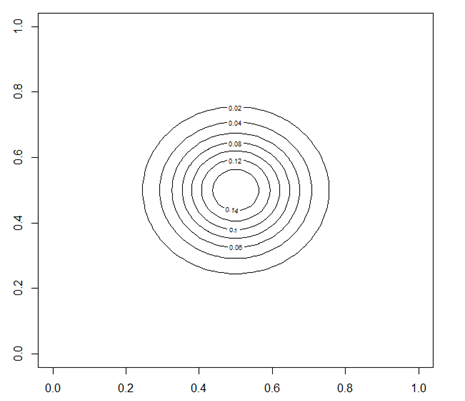

contour() 그래프
